Commutator fyrir rafmagnsverkfæri: Litli íhluturinn á bak við áreiðanlegan mótorafköst

Þegar fólk notar rafmagnsverkfæri eins og rafmagnsbor, hornslípur, sagir og fægivélar, einbeita þeir sér venjulega að krafti mótorsins, hraða og endingu. Hins vegar, inni í mörgum burstuðum rafmótorum, gegnir lítill hluti mikilvægu hlutverki við að breyta raforku í vélræna hreyfingu -Commutator fyrir rafmagnsverkfæri. Þó að commutator sé aðeins lítill hluti af mótorsamstæðunni, hefur hönnun hans bein áhrif á skilvirkni mótorsins, rekstrarstöðugleika, hávaðastig og endingartíma. Í atvinnugreinum sem krefjast háhraða snúningsbúnaðar felur framleiðsla commutator í sér nákvæma verkfræði, efnisval og strangt gæðaeftirlit.

Hvað er commutator fyrir rafmagnsverkfæri?

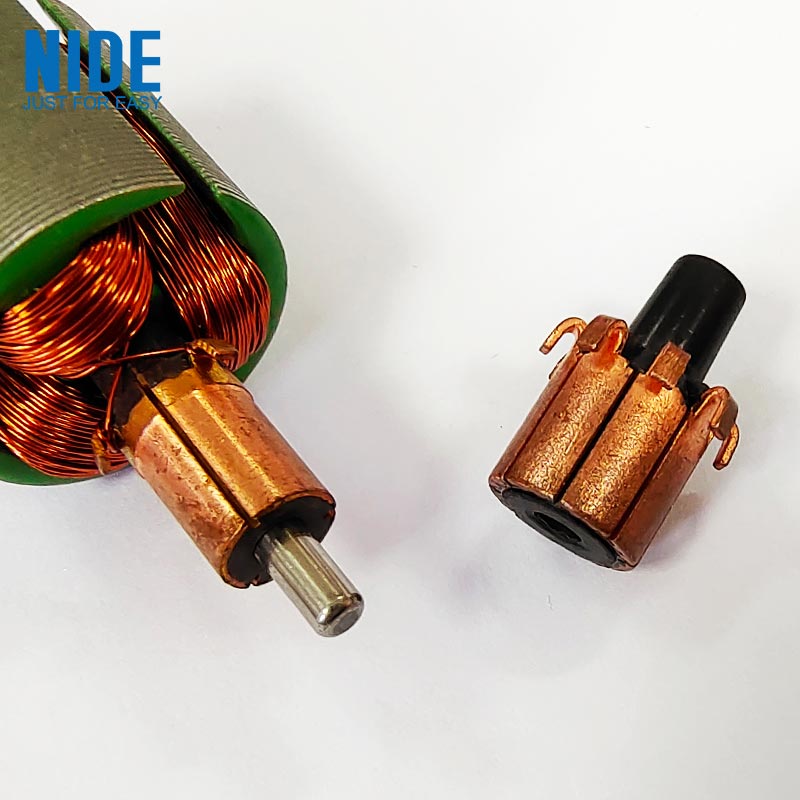

A Commutator fyrir rafmagnsverkfærier snúningsrafskiptahlutur sem notaður er í burstuðum DC mótora og alhliða mótora. Meginhlutverk þess er að stjórna stefnu straumsins sem flæðir í gegnum mótorvindurnar, sem gerir mótor snúningnum kleift að halda áfram að snúast. Dæmigerður commutator samanstendur af:

Hluti	Virka
Koparhlutar	Leiða rafstraum á milli bursta og snúningsvinda
Einangrunarefni	Skilur einstaka koparhluta rafrænt
Kjarna uppbygging	Veitir vélrænan stuðning fyrir snúningsaðgerð
Tengistöðvar	Tengir commutator við mótorvinda

Meðan á notkun stendur, snerta kolefnisburstar snúningsyfirborðið til að flytja raforku til mótorsins.

Af hverju er kommutatorinn mikilvægur í rafmagnsverkfæramótorum?

Rafmagnsmótor starfar við krefjandi aðstæður: Hár snúningshraði Tíð ræsing og stöðvun Mikið vélrænt álag Stöðugur titringur Kommutatorinn verður að viðhalda stöðugu rafmagnssambandi við þessar aðstæður. Vel hannaður commutator hjálpar til við að bæta: Mótor skilvirkni Stöðugleiki í snúningi Rafleiðni Endingartími verkfæra Ef yfirborð commutator slitnar ójafnt getur það leitt til vandamála eins og: Auknir neistar Minni vélarafl Of mikil hitamyndun Styttur endingartími bursta

Leyndarmál iðnaðarins: Yfirborðsgæði Commutator skipta meira máli en útlit hans

Kommutator kann að líta út eins og einfaldur koparhluti, en yfirborðsástand hans er afar mikilvægt. Bílaframleiðendur fylgjast vel með: Segment nákvæmni Yfirborðsgrófleiki Nákvæmni í hringleika Einangrunarbil Jafnvel örlítill framleiðslumunur getur haft áhrif á: Stöðugleiki í snertingu við kolefnisbursta Rafmagnsviðnám Hitamyndun Fyrir háhraða rafmagnsverkfæri getur lítið ójafnvægi í snúningshlutanum skapað titring og dregið úr afköstum mótorsins.

Efni sem notað er í rafvirkjaskipti

Efnissamsetning commutator ákvarðar raf- og vélrænni frammistöðu hans.

Koparhlutar

Kopar er almennt notað vegna þess: Mikil rafleiðni Góð hitauppstreymi Hentugir vélrænir eiginleikar

Einangrunarefni

Einangrun milli koparhluta kemur í veg fyrir rafskammhlaup. Algeng efni eru: Gljásteinn Háhita einangrunarefnasambönd

Sérstök málmblöndur

Sum forrit nota koparblendi til að bæta: Slitþol Vélrænn styrkur Háhraða afköst

Framleiðsluferlið á bak við rafmagnsverkfæraskipuleggjara

Að framleiða áreiðanlegan commutator krefst nokkurra nákvæmnisferla.

Myndun koparhluta

Koparstykki eru mótuð í nákvæma hluta í samræmi við kröfur mótorhönnunar.

Mótun og samsetning

Koparhlutar eru festir með einangrunarefnum til að búa til fullkomna snúningsbyggingu.

Vinnsla og yfirborðsfrágangur

Yfirborð commutator er nákvæmlega unnið til að tryggja: Rétt þvermál Slétt snertiflötur Stöðugur snúningur

Prófanir

Gæðaskoðanir geta falið í sér: Málmæling Rafleiðniprófun Einangrunarprófun Dynamic jafnvægisprófun

Commutator vs Brushless Motor Technology

Með þróun burstalausrar mótortækni hafa sum nútíma rafmagnsverkfæri komið í stað hefðbundinna burstamótora. Munurinn felur í sér:

Eiginleiki	Bursti mótor með Commutator	Burstalaus mótor
Uppbygging	Notar bursta og commutator	Notar rafeindastýrikerfi
Viðhald	Þarfnast að skipta um bursta með tímanum	Almennt minna vélrænt slit
Kostnaður	Hagkvæmari hönnun	Meiri tæknikröfur
Umsókn	Algengt í mörgum hefðbundnum rafmagnsverkfærum	Í auknum mæli notað í háþróuðum verkfærum

Þrátt fyrir burstalausan mótorvöxt eru mótorar sem byggjast á mótorum enn mikið notaðir vegna þroskaðrar tækni, kostnaðarkosta og áreiðanlegrar frammistöðu.

Algeng notkun commutators í rafmagnsverkfærum

Kommutatorar eru mikið notaðir í mótorum fyrir:

Rafmagnsborvélar

Veita stöðugan snúning fyrir boranir og festingar.

Hornslípur

Styðjið háhraða snúning við krefjandi vinnuaðstæður.

Rafmagns sagir

Haltu áfram að keyra mótorinn meðan á klippingu stendur.

Slíparar og fægiverkfæri

Veittu stöðuga hraðastýringu fyrir yfirborðsvinnslu.

Falda áskorunin: Stjórna hita og sliti

Ein stærsta áskorunin í commutator hönnun er að stjórna sambandinu milli rafmagns frammistöðu og vélræns slits. Meðan á aðgerð stendur: Burstar skapa núning Rafstraumur myndar hita Snúningur skapar vélrænt álag Góð commutator hönnun verður að halda jafnvægi: Leiðni Slitþol Stöðugleiki hitastigs Sambandsáreiðanleiki Þess vegna eru efnisval og framleiðslunákvæmni nauðsynleg.

Framtíðarþróun rafmagnsverkfæraskipta

Bætt efnistækni

Framtíðarþróun gæti beinst að: Betra slitþolið efni Bætt afköst koparblendis Lengri endingartími

Framleiðsla með meiri nákvæmni

Háþróaður framleiðslubúnaður mun bæta: Mál nákvæmni Yfirborðssamkvæmni Mótor skilvirkni

Hybrid Motor Development

Þrátt fyrir að burstalausir mótorar séu að vaxa, getur endurbætt burstamótortækni haldið áfram að þjóna kostnaðarnæmum og iðnaðarnotkunum.

Ályktun: Lítill hluti sem styður öflug verkfæri

Kommutator fyrir rafmagnsverkfæri kann að vera falinn inni í mótornum, en hlutverk hans er nauðsynlegt fyrir raforkubreytingu og stöðugan rekstur. Með nákvæmri framleiðslu, háþróuðum efnum og stöðugum umbótum, halda commutators áfram að styðja áreiðanlega frammistöðu í borum, kvörnum, sagum og mörgum öðrum rafmagnsverkfærum. Þessi litli snúningshluti sýnir hvernig jafnvel minnstu hlutar geta haft mikil áhrif á frammistöðu iðnaðarbúnaðar.
