12P Hook Rafmagns Commutator Fyrir DC mótor

12P Hook Rafmagns Commutator Fyrir DC mótor

Rafmótor commutator er mikið notaður í ýmsum rafverkfærum, bílum, mótorhjólum, heimilistækjum og öðrum rafmótorum.

1. Færibreytur kommutators:

2. Commutator Val

Þegar mótorinn þarf að skipta um allan commutatorinn er nauðsynlegt að greina ytri hringþvermál kommutatorsins, þvermál innra gatsins, lengd koparstykkisins og fjölda raufa og aðrar færibreytur og velja síðan commutator með svipaðar breytur til að vera algerlega jafnar, og reyndu að velja commutator fyrir klemmu til að skipta um.

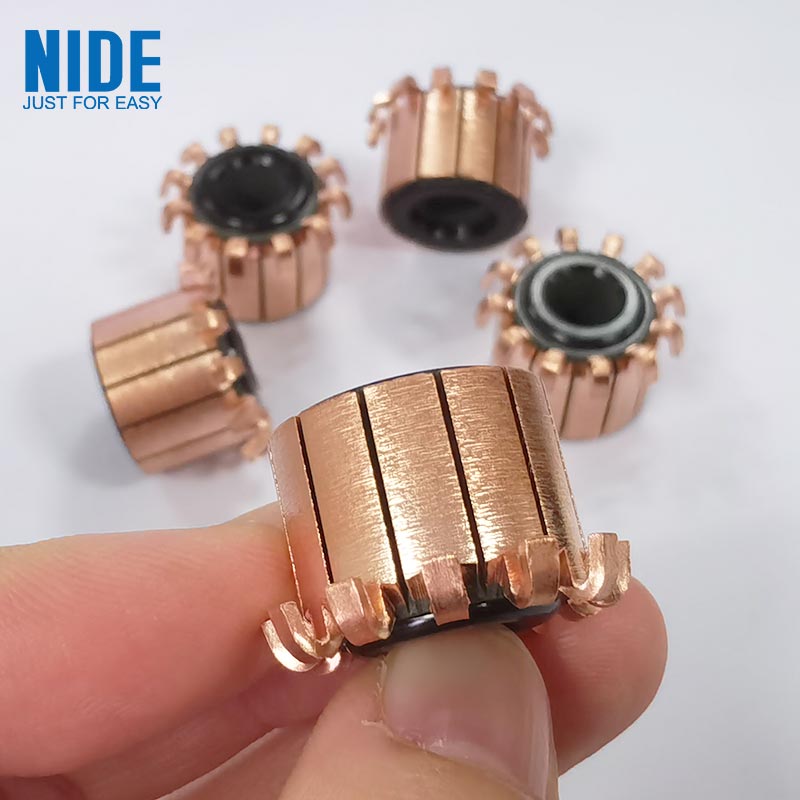

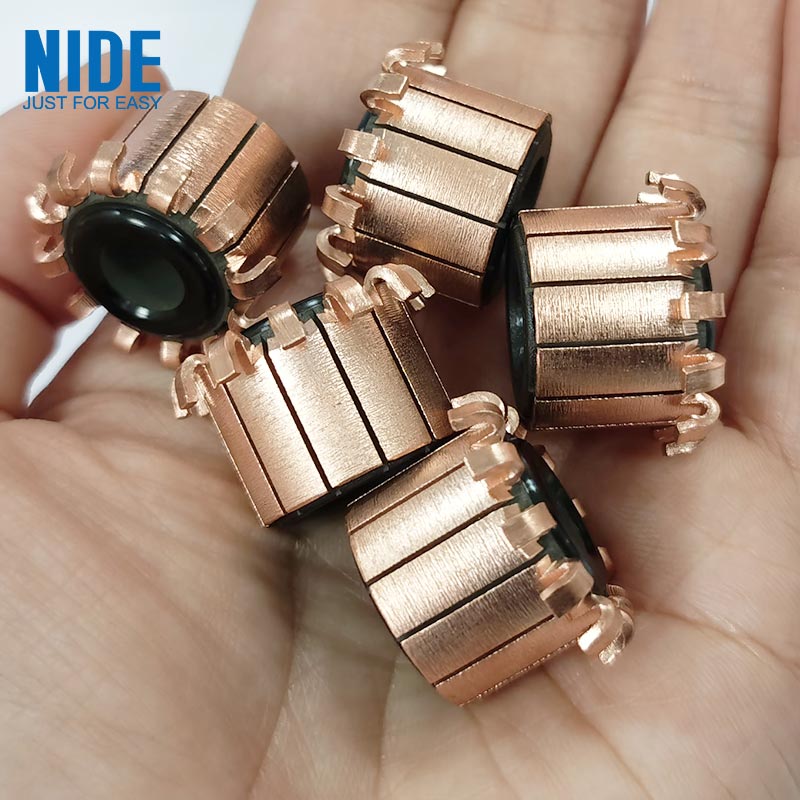

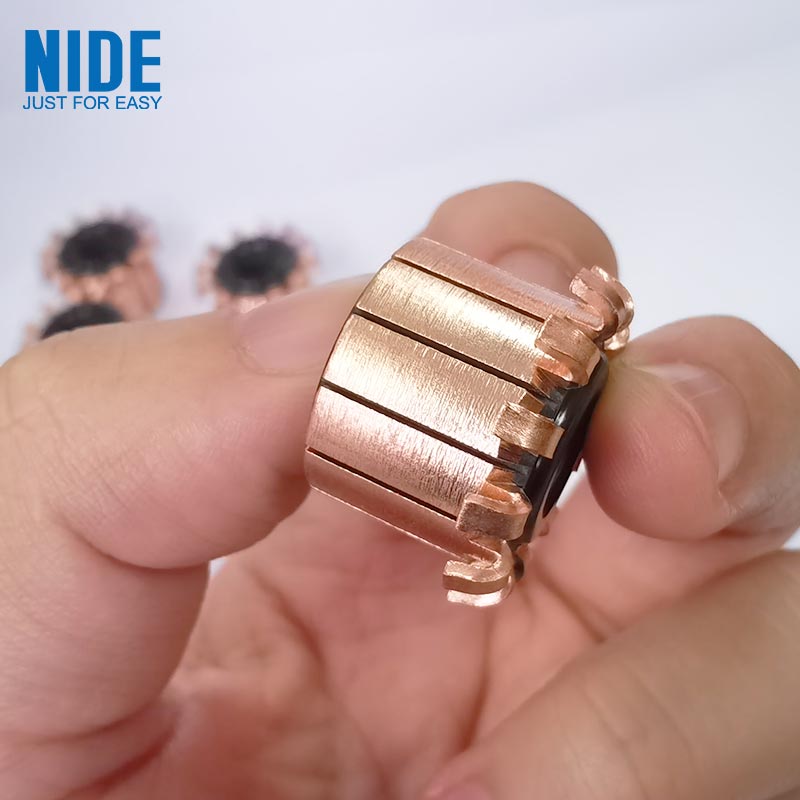

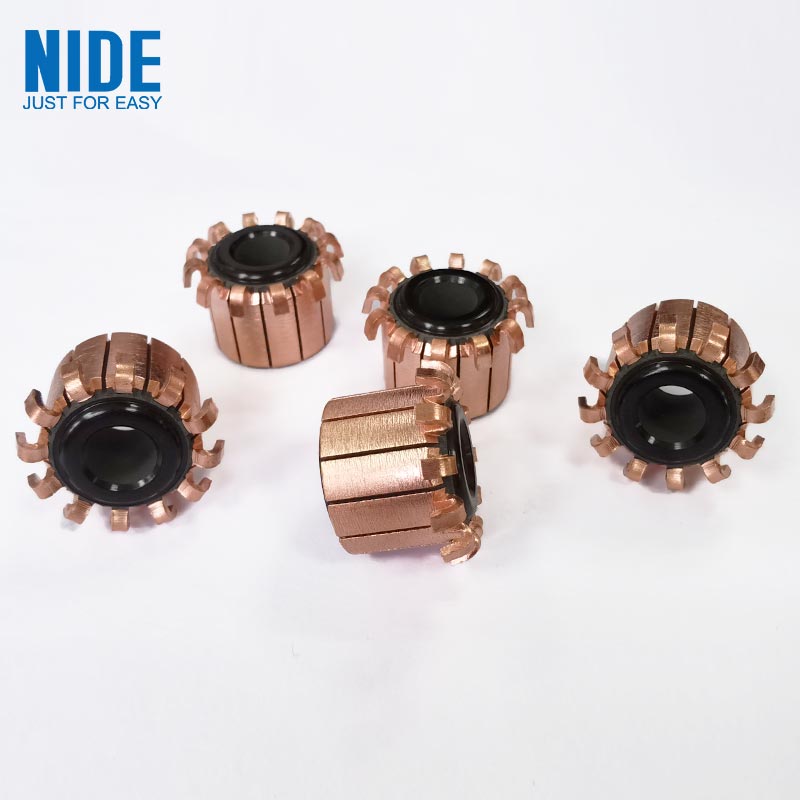

3. Commutator mynd

4. Skipti um kommutator

a. Prófaðu hvort armature vinda hefur skammhlaup og járn fyrirbæri, til að útrýma í tíma, svo sem ekki að skilja eftir vandræði.

b. Þegar þvermál innra gats commutatorsins er lítið, er hægt að snúa því og stækka á rennibekknum til að ná þvermáli innra gatsins sem krafist er af rafmagns snúningi; Þegar þvermál innra gatsins er stórt, er hægt að vinna busk og þrýsta henni í mannholið.

c. Klemman á klemmugerðinni er yfirleitt aðeins lengri og hægt er að skera umframhlutann af eftir þörfum og opið er skafið hreint fyrir tinsuðu.

d. Stilltu aðeins opnu raufunum á commutatornum við tengivíra armature vinda einn í einu, og þrýstu síðan commutatornum hægt á snúninginn þar til staðsetning commutatorsins uppfyllir kröfurnar.

e. Slökktu á skemmda kommutatornum frá snúningsásnum undir þrepi vírhaussins eða beittu commutatornum eftir að hafa sagað hring í kringum hringinn með járnsög undir þrepi vírhaussins, togaðu síðan út og skafðu tengivírhausinn einn í einu með töngum fyrir tinsuðu, og fjarlægðu síðan afganginn af commutator hlutanum.
