Af hverju er commutator fyrir rafmagnsverkfæri svo mikilvægur fyrir mótorafköst og líftíma verkfæra?

A commutator fyrir rafmagnsverkfærier kjarnahluti í burstuðum DC mótorum sem ákvarðar beint hversu skilvirkt raforku er breytt í vélræna hreyfingu. Það stjórnar straumstefnuskiptingu, kemur stöðugleika á togafköst og tryggir stöðugan snúning mótors undir álagi. Í rafmagnsverkfærum fyrir iðnað og neytendur eins og borvélar, kvörn, sagir og höggverkfæri gegnir commutator afgerandi hlutverki í frammistöðustöðugleika, endingu og öryggi. Þessi grein veitir djúpan tæknilegan og hagnýtan skilning á kommutatorum fyrir rafmagnsverkfæri, þar á meðal vinnureglur, efnisval, framleiðslunákvæmni, frammistöðuþætti, bilanaleitaraðferðir og iðnaðarnotkun. Það er hannað fyrir verkfræðinga, innkaupasérfræðinga og framleiðendur sem leita að áreiðanlegum mótoríhlutalausnum.

Efnisyfirlit

• 1. Hvað nákvæmlega er commutator fyrir rafmagnsverkfæri?
• 2. Hvernig virkar Commutator inni í rafmagnsverkfæramótor?
• 3. Hvaða efni eru notuð í afkastamiklum commutators?
• 4. Hvernig er Commutator framleiddur með nákvæmni?
• 5. Hvaða þættir hafa áhrif á afköst Commutator og líftíma?
• 6. Hvaða vandamál koma oft upp og hvernig er hægt að leysa þau?
• 7. Hvernig á að velja rétta commutator fyrir rafmagnsverkfæri?

1. Hvað nákvæmlega er commutator fyrir rafmagnsverkfæri?

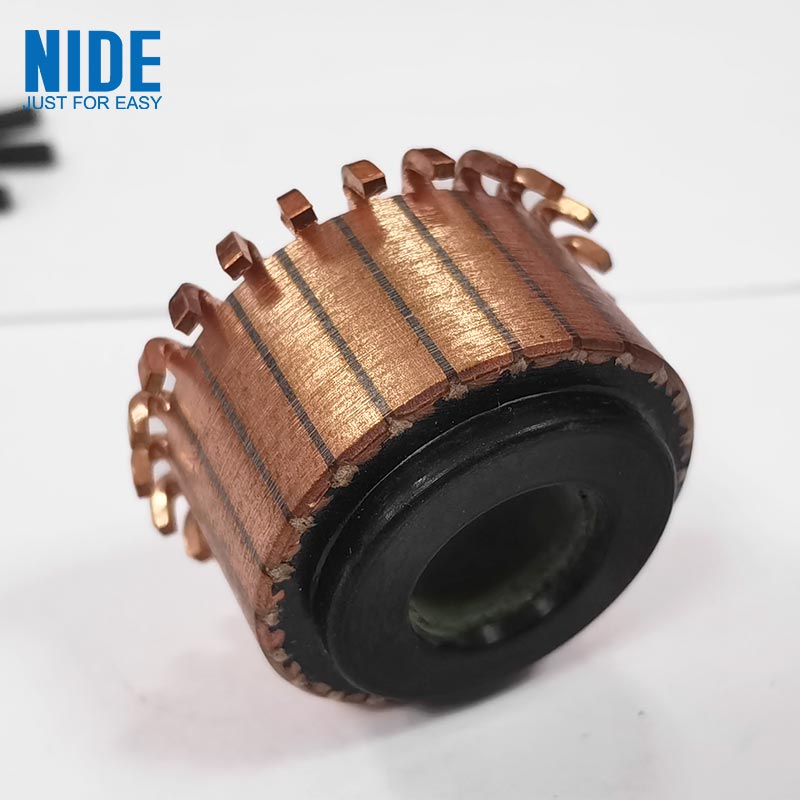

Kommutator fyrir rafmagnsverkfæri er vélrænn snúningsrafrofi sem notaður er í burstuðum DC mótora til að snúa straumsstefnu í snúningsvindunum reglulega. Þessi stýrða rofi gerir stöðuga snúningshreyfingu, sem er nauðsynleg fyrir notkun rafmagnsverkfæra.

Í hagnýtri notkun er commutator beinlínis ábyrgur fyrir því að tryggja að verkfæri eins og rafmagnsborar, hornslípur, hringlaga sagir og fægivélar viðhalda stöðugu togi. Án þess myndi mótorinn ekki framleiða stöðugan snúning, sem leiðir til óhagkvæmra eða óvirkra verkfæra.

Vegna þess að rafmagnsverkfæri starfa oft undir miklu álagi, titringi og hitaskilyrðum, verður commutator að vera hannaður af mikilli nákvæmni og endingu til að tryggja stöðuga frammistöðu og langan endingartíma.

2. Hvernig virkar Commutator inni í rafmagnsverkfæramótor?

Vinnureglan um commutator byggist á samstilltum vélrænni snúningi og rafmagnsrofi. Þegar mótorskaftið snýst, viðhalda kolefnisburstar rennandi snertingu við sundurliðaðar koparstangir á commutator yfirborðinu. Þessi snerting snýr straumstefnunni í armaturvindunum við með nákvæmu millibili.

Þetta ferli tryggir að segulkraftarnir inni í mótornum mynda stöðugt tog í sömu snúningsstefnu. Án þessa skiptabúnaðar myndi mótorinn stöðvast eða sveiflast í stað þess að snúast mjúklega.

• Núverandi skiptiaðgerð:Snýr straumi í vafningum til að viðhalda stöðugum snúningi
• Burstasambandskerfi:Flytur raforku á milli kyrrstæðra og snúningshluta
• Bogabæling:Dregur úr rafneistum við skiptingu
• Togstöðugleiki:Tryggir slétt úttak við mismunandi álag

Í háhraða rafverkfærum á sér stað þessi skipting þúsund sinnum á mínútu, sem þýðir að commutator verður að vera mjög ónæmur fyrir sliti og hita.

3. Hvaða efni eru notuð í afkastamiklum commutators?

Efnisval er einn mikilvægasti þátturinn sem ákvarðar frammistöðu commutator. Hágæða commutators treysta á blöndu af leiðandi málmum, einangrunarefnum og burðarstyrkingum.

Samsetning kopars og gljásteins er sérstaklega mikilvæg vegna þess að það kemur jafnvægi á leiðni og einangrun. Lélegt efnisval getur leitt til ofhitnunar, neistaflugs og ótímabærrar bilunar í rafmagnsverkfærum.

4. Hvernig er Commutator framleiddur með nákvæmni?

Framleiðsluferli acommutator fyrir rafmagnsverkfærikrefst mikillar nákvæmni verkfræði til að tryggja rafstöðugleika og vélrænt jafnvægi. Jafnvel smásæ frávik geta haft áhrif á frammistöðu.

1. Efni undirbúningur:Háhreinar kopar- og iðnaðar gljásteinsplötur eru valdar og skoðaðar.
2. Hlutamyndun:Kopar er stimplað og mótað í nákvæma kommutatorhluta.
3. Einangrunarsamsetning:Gljásteinsblöð eru sett á milli hvers koparhluta.
4. Háþrýstimótun:Íhlutir eru þjappaðir til að tryggja þétt burðarvirki.
5. CNC nákvæmnisbeygja:Tryggir fullkomna hringlaga rúmfræði og jafnvægi.
6. Yfirborðsfrágangur:Fæging dregur úr núningi og bætir snertingu við bursta.
7. Prófun og skoðun:Gerðar eru rafmagns-, varma- og vélrænni frammistöðupróf.

Háþróaðir framleiðendur framkvæma einnig kraftmikil jafnvægispróf og háhraða snúningshermun til að tryggja áreiðanleika í raunverulegum verkfærum.

5. Hvaða þættir hafa áhrif á afköst Commutator og líftíma?

Frammistaða og ending commutator eru undir áhrifum af mörgum rekstrar- og hönnunarþáttum. Skilningur á þessum þáttum er nauðsynlegur til að hámarka skilvirkni mótorsins.

• Hitaþol:Hátt hitastig getur afmyndað efni og dregið úr líftíma
• Rafleiðni:Ákveður orkunýtingu og hitamyndun
• Vélræn jafnvægi:Hefur áhrif á titring, hávaða og slithraða
• Gæði bursta tengiliða:Hefur bein áhrif á neistaflug og stöðugleika
• Rekstrarálag:Stöðugt ofhleðsla flýtir fyrir sliti

Rétt hönnun hagræðingar og viðhaldsaðferðir geta lengt líftíma commutator verulega og bætt heildar skilvirkni rafmagnsverkfæra.

6. Hvaða vandamál koma oft upp og hvernig er hægt að leysa þau?

Þrátt fyrir háþróaða framleiðslu geta commutators samt lent í rekstrarvandamálum vegna slits, mengunar eða óviðeigandi notkunar.

• Neistakast:Orsakast af lélegri snertingu við bursta, ryki eða grófleika yfirborðs
• Ójöfn slit:Niðurstaðan af ójafnvægi eða ósamkvæmum burstaþrýstingi
• Ofhitnun:Orsakast af ofhleðslu eða ófullnægjandi kælingu
• Einangrun bilun:Vegna öldrunar, raka eða mengunar
• Titringshljóð:Orsakast af vélrænu ójafnvægi í snúningskerfinu

Lausnirnar fela í sér endurnýjun yfirborðs, skipti um bursta, stillingu álags, hreinsun og í alvarlegum tilfellum, full skipti á commutator.

7. Hvernig á að velja rétta commutator fyrir rafmagnsverkfæri?

Að velja rétta commutator krefst vandlegrar mats á tækniforskriftum, umsóknarumhverfi og gæðastöðlum.

• Athugaðu hreinleika kopar fyrir skilvirkni í leiðni
• Staðfestu gljásteineinangrun gæði fyrir hitaþol
• Gakktu úr skugga um samhæfni við kröfur um snúningshraða og tog
• Metið nákvæmni í framleiðslu og jafnvægisgæði
• Staðfestu áreiðanleika birgja og vottunarstaðla

Iðnaðarnotendur ættu að forgangsraða birgjum með sterka verkfræðigetu og samræmd gæðaeftirlitskerfi.

Algengar spurningar (algengar spurningar)

Niðurstaða

Thecommutator fyrir rafmagnsverkfærier mikilvægur hluti sem ákvarðar skilvirkni hreyfils, stöðugleika og endingu. Hágæða hönnun, nákvæm framleiðsla og rétt viðhald eru nauðsynleg til að tryggja langtíma frammistöðu í krefjandi forritum.
